Y系列产品支持播放视频和音频播放,视频格式必须为.mp4格式，支持开机视频和页面视频。音频必须为.mp3格式。

视频播放

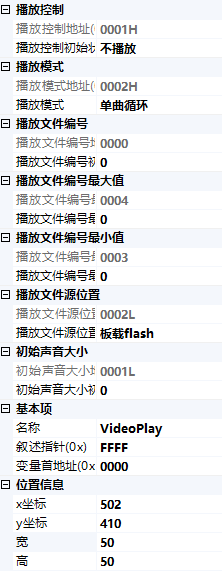

位置信息：控件显示区域
“X”“Y” 为视频显示区域左上角坐标。
“W”“H” 为视频显示的宽度和高度，单位为像素点.

名称定义: 默认Video_Display,可以重新设置

叙述指针: 默认为 0xFFFF

变量首地址: 属性设置的起始变量地址

注:其它属性变量地址会直接赋值,占用首地址后的连续地址空间.

播放文件编号: 需要操作的视频文件编号；

注:视频文件必须是.mp4格式，且需以数字命名，例如：1.mp4、2.mp4

播放控制: 控制视频播放状态

NONE-不播放  PLAY-开始播放  STOP-停止播放

PAUSE-暂停播放  NEXT-下一个视频 LAST-上一个视频

初始声音大小: 暂不可用,预留

播放模式:

单曲循环 -- 循环播放当前视频

播放一次 – 播放一次当前视频

列表循环 – 循环播放当前视频列表中的视频,视频列表由文件编号最大值、最小值设置

列表播放 – 列表中视频循环播放一次

播放文件源位置：视频文件的存储位置，可以选择存储在板载9MB Flash中，也可存储在TF卡中；

[IN SHIP]-板载9MB Flash    [IN TF CARD] – TF卡

注:部分Y系列产品没有TF卡卡座，视频只能保存在板载Flash中。

板载Flash存储方式：将视频文件重命名之后,复制到工程TGUS_SET文件夹中,随工程文件一起下载。

TF卡存储方式：在TF卡根目录创建TGUS_MEDIA 文件夹，将其需要播放的视频文件保存在创建的文件夹中。

播放视频编号的最小值：视频列表中视频编号的最小值；

播放文件编号的最大值：视频列表中视频编号的最大值，串口调用也必须在这个范围内，否则无效；

注：串口调用必须在最大值和最小值范围内，否则无效。

注：视频播放占用内存较大，视频分辨率尽量不超过屏幕长宽，否则可能出现不稳定重启情况。

开机视频必须存储在板载Flash中，重命名为logo.mp4,复制到工程的TGUS_SET文件夹中，随工程一起下载。

➢串口指令控制说明(HEX格式):

注：视频播放的属性参数均存储在变量空间中，占用5个连续的存储空间，可通过修改变量地址中的数据来修改播放属性。

➢说明：

帧头：指令帧头，固定为5AA5，可以用过TGUS上位机修改；

数据长度：XX = 命令和命令以后的所有数据字节数量；

命令：写变量寄存器0x82，1个字节；

首地址：存储属性的首地址；

播放文件编号：当前正在操作的视频文件编号；

[播放控制：初始声音大小]: 两个属性共同占用一个变量空间；

播放控制：变量高字节，0x00-NONE 0x01-PLAY 0x02-STOP  0x03-PAUSE 0x04-NEXT 0x05-LAST

初始声音大小:变量低字节，暂不可调节；

[播放模式：播放文件位置]: 两个属性共同占用一个变量空间；

播放模式：变量高字节，0x00-单曲循环 0x01-播放一次 0x02-列表循环 0x03-列表播放；

播放文件位置：变量低字节，0x00-[IN SHIP]  0x01-[IN TF CARD]；

播放文件编号最小值：占用一个变量空间，播放列表的最小值；

播放文件编号最大值：占用一个变量空间，播放列表的最小值。
