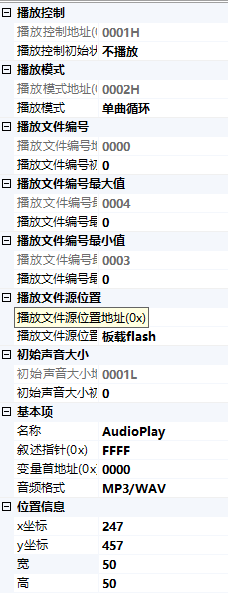

音频播放

位置信息：控件区域
“X”“Y” 为显示区域左上角坐标，音频无意义。
“W”“H” 为显示的宽度和高度，音频无意义

名称定义: 默认Audio_Display,可以重新设置

叙述指针: 默认为 0xFFFF

播放文件编号：需要操作的音频文件编号；

播放控制: 控制音频播放状态

NONE-不播放  PLAY-开始播放  STOP-停止播放

PAUSE-暂停播放  NEXT-下一个音频 LAST-上一个音频

音频格式：(WAV 1M) /(MP3/ WAV)

初始声音大小: 暂不可用,预留

播放模式:

单曲循环 -- 循环播放当前音频

播放一次 – 播放一次当前音频

列表循环 – 循环播放当前音频列表中的音频, 音频列表由文件编号最大值、最小值设置

列表播放 – 列表中音频循环播放一次

播放文件源位置：音频文件的存储位置，可以选择存储在板载10MB Flash中，也可存储在TF卡中；

[IN SHIP]-板载10MB Flash    [IN TF CARD] – TF卡

注:部分Y系列产品没有TF卡卡座，音频只能保存在板载Flash中。

板载Flash存储方式：将音频文件重命名之后,复制到工程TGUS_SET文件夹中,随工程文件一起下载。

TF卡存储方式：在TF卡根目录创建TGUS_MEDIA 文件夹，将其需要播放的音频文件保存在创建的文件夹中。

播放音频编号的最小值：音频列表中音频编号的最小值；

播放文件编号的最大值：音频列表中音频编号的最大值，串口调用也必须在这个范围内，否则无效；

注：串口调用必须在最大值和最小值范围内，否则无效

注：音频播放因无显示内容，固显示区域参数无意义，但必须在设定的页面才能播放存储的音频。

➢串口指令控制说明(HEX格式):

注：音频播放的属性参数均存储在变量空间中，占用5个连续的存储空间，可通过修改变量地址中的数据来修改播放属性。

➢说明：

帧头：指令帧头，固定为5AA5，可以用过TGUS上位机修改；

数据长度：XX = 命令和命令以后的所有数据字节数量；

命令：写变量寄存器0x82，1个字节；

首地址：存储属性的首地址；

播放文件编号：当前正在操作的音频文件编号；

[播放控制：初始声音大小]: 两个属性共同占用一个变量空间；

播放控制：变量高字节，0x00-NONE 0x01-PLAY 0x02-STOP  0x03-PAUSE 0x04-NEXT 0x05-LAST

初始声音大小: 变量低字节，暂不可调节；

[播放模式：播放文件位置]: 两个属性共同占用一个变量空间；

播放模式：变量高字节，0x00-单曲循环 0x01-播放一次 0x02-列表循环 0x03-列表播放；

播放文件位置：变量低字节，0x00-[IN SHIP]  0x01-[IN TF CARD]；

播放文件编号最小值：占用一个变量空间，播放列表的最小值；

播放文件编号最大值：占用一个变量空间，播放列表的最小值。
